反射型光电开关，工业自动化的“隐形哨兵”

• 时间：2025-06-04 01:42:15
• 点击：0

想象一下：一条高速运转的包装流水线，一瓶饮料歪倒的瞬间，设备精准暂停；一道自动门在行人接近时悄然滑开；一台ATM机在你伸手取钞前已点亮屏幕… 这些看似简单的动作背后，往往站着一个默默无闻的“隐形守卫者”——反射型光电开关。它虽不起眼，却是现代自动化系统中感知世界的核心触角。

一、 核心揭秘：光线的“折返跑”如何感知万物

反射型光电开关的工作原理，本质上是利用光线的发射、反射与接收这一“折返跑”过程来检测目标物体。其核心组件精简而高效：

1. 发光器 (Emitter)： 通常采用高效、寿命长的红外LED或可见光LED作为光源，持续发射一束调制光（特定频率的光脉冲）。
2. 接收器 (Receiver)： 通常是一个高度灵敏的光敏晶体管或光电二极管，专门用于探测从特定方向返回的、与发射光同频率的反射光信号。
3. 核心逻辑： 开关内部集成精密的信号处理电路。接收器不断监测反射光的强度。当检测区域内没有物体时，发射光无法有效反射回接收器（或反射极微弱），接收器输出低电平或无信号，开关处于“常开”(NO) 或 “常闭”(NC) 状态（取决于设计）。当目标物体进入检测区域并遮挡/反射光束时，足够强度的反射光被接收器捕获，触发内部电路状态翻转，输出高电平或闭合/断开信号。

二、 两大主力：漫反射型与回归反射型的战场分工

反射型光电开关家族中，漫反射型和回归反射型是应用最广泛的两大主力，各有千秋：

• 漫反射型 (Diffuse Reflective)：

• 结构： 发光器与接收器集成在同一外壳内，结构最为紧凑，安装极其简便。

• 原理： 依赖目标物体自身的表面将发射光漫反射回接收器。物体颜色、材质、表面粗糙度直接影响反射效果。

• 特点： 安装只需单侧布线，节省空间和成本。检测距离相对较短（通常几厘米到几米），对深色、吸光材质或远距离物体检测能力较弱。适用于检测近距离、具有一定反射率的物体，如包装盒、机械臂位置、人体感应等。

• 关键词场景： 简易安装、成本敏感、近距离检测、物体表面有一定反射率。

• 回归反射型 (Retro-reflective)：

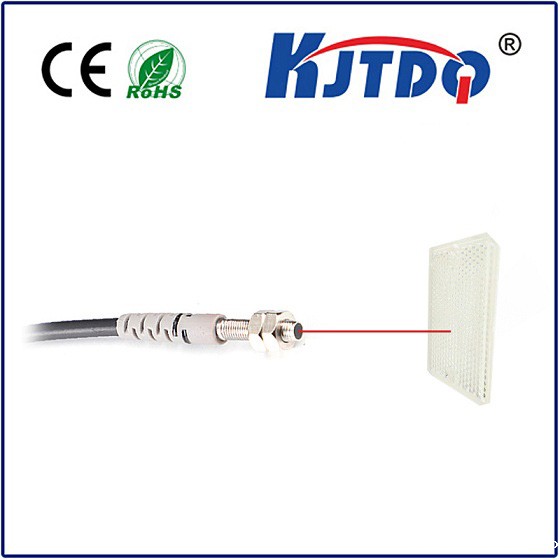

• 结构： 发光器与接收器同样集成在同一外壳内，但必须配合一个专用的反光板（或棱镜反射器）安装在被测区域的另一侧。

• 原理： 发射光射向反光板，反光板具有特殊结构（如角锥棱镜或高品质微棱镜膜），能将光线精准地沿原路反射回接收器。目标物体进入检测区域会阻挡这束“回归”光线。

• 特点： 检测距离远大于漫反射型（可达十几米甚至几十米），检测稳定性高，受物体颜色、材质影响很小（只要能遮挡光线即可）。需要安装反光板，增加了部分成本和安装步骤，但抗背景干扰能力更强。

• 关键词场景： 远距离检测、高稳定性、不受物体表面特性影响、需要可靠检测遮挡物。

三、 为何选择它？无可替代的优势矩阵

反射型光电开关能在众多必威app登录官网下载安装苹果手机中脱颖而出，成为工业自动化的标配，源于其一系列显著优势：

• 非接触检测： 与被测物体无物理接触，零磨损，无机械应力，寿命极长，尤其适合高速、精密或易损物体检测。
• 高速响应： 光速传播，开关的响应时间通常在微秒(μs)至毫秒(ms)级别，轻松应对高速流水线和快速移动物体的检测需求。
• 高精度与可靠性： 现代光电开关采用调制光技术，有效滤除环境光干扰（如日光、灯光），确保检测信号纯净可靠。回归反射型尤其稳定。
• 环境适应性强： 密封外壳设计使其能抵御粉尘、油污、潮湿等恶劣工业环境（需选择相应防护等级IP的产品）。
• 安装灵活性与成本效益： 特别是漫反射型，单侧安装省时省力；整体方案相比复杂的机械开关或其他类型必威app登录官网下载安装苹果手机，通常具有更优的成本效益比。

四、 无处不在的身影：应用场景全景扫描

反射型光电开关的应用几乎渗透到所有需要自动检测“有无”、“通过”、“位置”的领域：

1. 物料处理与包装： 检测流水线上产品有无、到位、计数，控制分拣、填充、封口等动作。
2. 自动门与电梯： 感应人员或物体的接近，实现安全、自动的开关门控制。
3. 安全防护： 在危险区域（如冲压机、机器人工作区）形成光幕或安全屏障，一旦光束被阻断，立即触发急停。
4. 液位/料位检测： 检测容器内液体或颗粒物的上限/下限（需选择适用于液体或特定介质检测的型号）。
5. 印刷与造纸： 检测纸张/薄膜的跑偏（边缘位置）、张紧度、断纸。
6. 纺织机械： 检测纱线断头、布匹位置。
7. 自动售货机/ATM： 检测出货口有无物品、用户伸手动作。
8. 车辆检测： 停车场车辆到位检测，自动洗车设备中的车辆位置感应。

五、 精准选型：让“哨兵”发挥最大效能

选择合适的反射型光电开关是确保系统稳定可靠的关键。选型时需重点考量：

• 检测距离： 明确实际需要的有效检测范围，并留有余量。注意漫反射型对物体表面的依赖。
• 检测物体特性： 大小、形状、材质（颜色、反光度、透明度）、运动速度。深色、透明或小物体需特别注意型号选择。
• 工作环境： 温度范围、粉尘、水汽、油污、强光干扰等，选择相应防护等级(IP)和抗环境光能力的型号。特殊环境（如食品、制药）可能需要不锈钢外壳或特定认证。
• 输出方式： NPN/PNP晶体管输出、继电器输出、模拟量输出？需匹配控制器(PLC)的输入类型。
• 响应时间： 对高速运动物体，响应时间必须足够快。
• 安装方式与尺寸： 考虑现场空间限制和安装便利性。
• 特殊功能： 是否需要背景抑制功能（精确区分目标与背景）、偏振滤波（抗镜面反射干扰）、示教功能（简化调试）等。

从高效运转的智能工厂，到便捷的城市生活设施，反射型光电开关如同无处不在的“隐形哨兵”，凭借其非接触、高速、可靠的特性，精确地感知着物理世界的变化。它可能深藏于机器内部，或附着在设备边缘，其貌不扬，却构成了现代自动化系统感知层最坚实的感知基石。在追求更高效率、更智能化的工业4.0时代，这颗“基石”的重要性只会日益凸显。
